鍛造變形方式對TC11鈦合金棒材性能的影響

發布時間：2023-06-24 08:19:37 瀏覽次數 ：

TC11鈦合金是一種綜合性能良好的α+β型熱強鈦合金，其名義成分為Ti-6.5Al-33.5Mo-1.5Zr-0.3Si。該合金在500℃以下具有優異的熱強性能，并且具有較高的室溫強度，主要應用于航空發動機的壓氣機盤、葉片、鼓筒等零件，也可用于制造飛機結構件。TC11鈦合金大規格棒材鍛造時，坯料單重大，具有變形抗力大、鍛透性差等特點，存在組織均勻性差，超聲波探傷合格率低等問題。通過采用多種變形方式交替的鍛造工藝，改善了TC11大規格棒材組織均勻性，提高了超聲波探傷合格率。

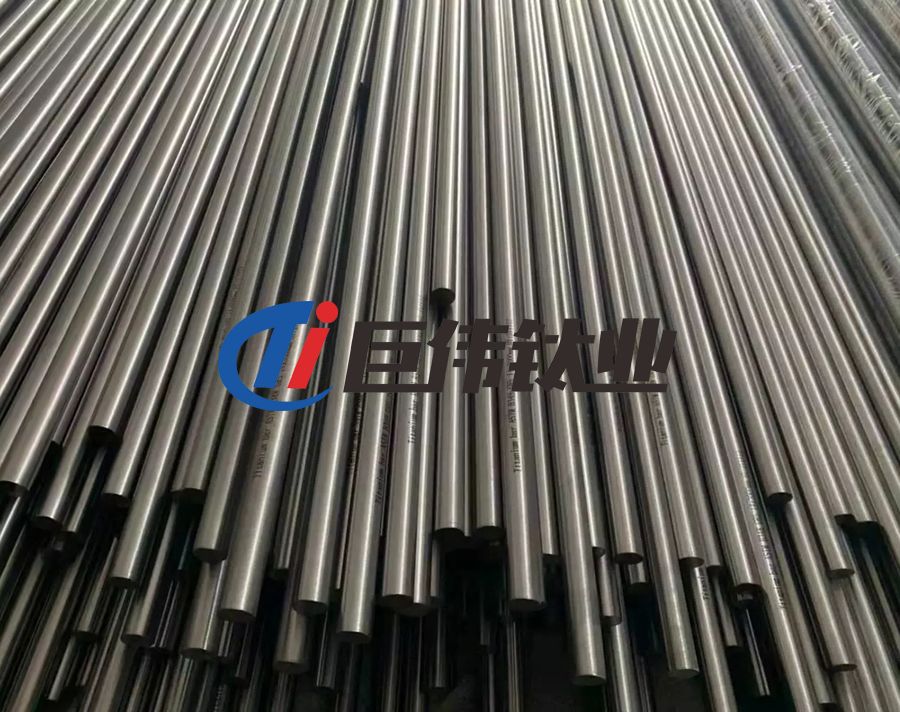

TC11鈦合金棒

1、實驗

1.1實驗材料

采用三次真空自耗電弧爐熔煉的TC11鈦合金φ720mm鑄錠，其化學成分符合標準GB/T3620.1-2007要求。金相法測得該合金的β轉變溫度（相變點，T_β轉）為1000~1005℃。

1.2實驗工藝及過程分析

鍛造設備為25MN快鍛機。工藝流程為：鑄錠-->β區開坯鍛造-->β區墩拔-->α+β區墩拔--> 區成型-->取樣-->試樣熱處理-->機加-->超聲波探傷。

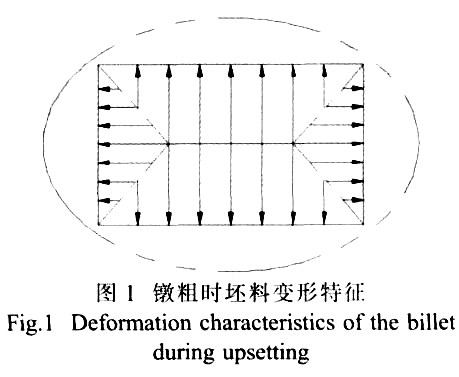

常規鍛造工藝（原工藝）在墩拔時的變形方式為方截面墩粗、拔長（圖1）。

根據最小周邊法則，坯料在鐓粗時，其斷面形狀將趨于圓形；根據最小阻力定律，坯料的每一個質點都沿其最小阻力即最短法線方向移動。由圖1可以看出，原丁藝坯料各個區域的變形量不盡相同，而變形量的差異又會導致組織差異。

矩形截面坯料在平砧間拔長時的每一次壓縮，其內部的變形情況與鐓粗很相似，同樣存在變形不均勻的現象。

原常規鍛造工藝生產φ200mm棒材的顯微組織見圖2、可以看出，組織均勻性較差，具有一定的方向性。

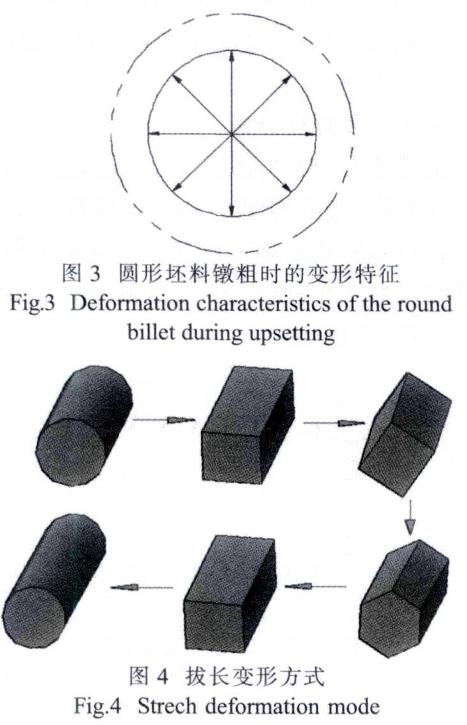

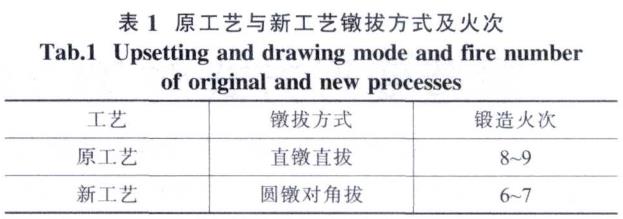

為了避免常規鍛造變形時的不均勻現象，在鐓粗時采取了圓形坯料鐓粗的方式(圖3)。在拔長時采用圓形、矩形、棱形、六邊形、方形、圓形交替的變形方式(圖4)。其改進后的工藝稱為新工藝。原工藝與新工藝鐓拔方式及火次見表1。

采用圓形坯料鐓粗時，最小阻力方向即是的半徑方向。能夠有效避免矩形截面變形不均勻的問題。拔長時通過截面形狀的交替變化從而實現坯料各個部位的均勻變形，減少變形死，改善組織均勻性。

通過上述新工藝路線制備成品尺寸為+φ200mm的棒材6批次。每批任取兩支棒材切取厚度為20mm的試樣，試樣熱處理制度為：950℃保溫60min／AC+530℃保溫360min／AC采用箱式電阻爐(爐溫控溫精度±5℃)對試樣進仃熱處理，在熱處理過的試樣上檢測室溫拉伸、高溫拉伸、持久性能及微組織。棒材按照GB／T5l93.2007 標準進行100％超聲探傷。

2、結果與分析

2.1棒材低倍

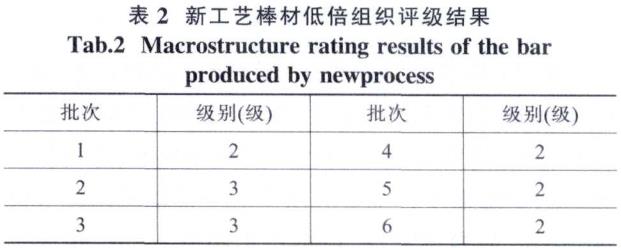

原常規鍛造工藝生產φ200mm的棒材的低倍組織按GJB2744A-2007圖1評級為3～5級，新工藝低倍組織評級見表2。
